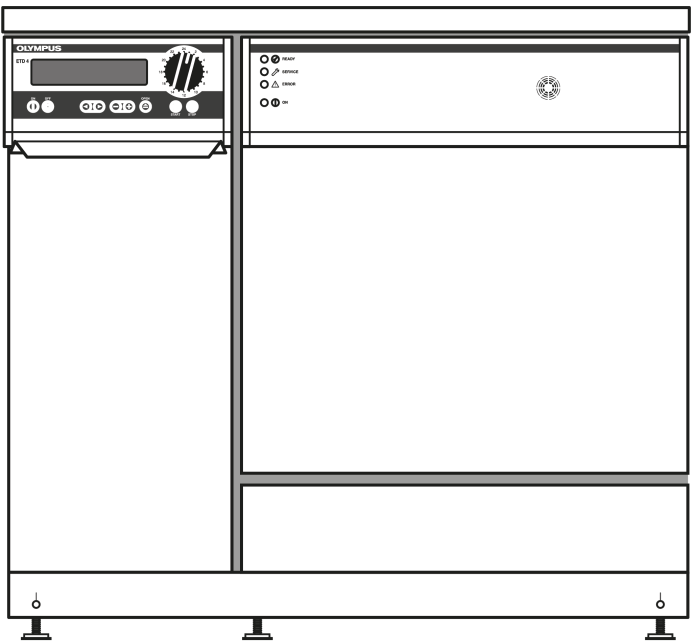

ETD4
Автоматический дезинфектор эндоскопов
Особенности
- Полностью автоматическая машинадля очистки и дезинфекции эндоскопов.
- Давно налаженная система с полной совместимостьюоборудования для обработки, используемых в процессехимических веществ и эндоскопов Olympus.
- Выбор между глутаровым альдегидом (GA)и перуксусной кислотой (PAA).
- Обработка эндоскопов Fujifilm и Pentax.
- Полная интеграция с документацией ENDOALPHA.
- Специальный насос для элеваторного канала.
- Термический процесс для жестких эндоскопов.
Дополнительные функции с моделями ETD4 Plus:
- Управление потоком каналов.
- EndoID: автоматическая идентификация эндоскопа по транспондерам.
- Технологическая документация.

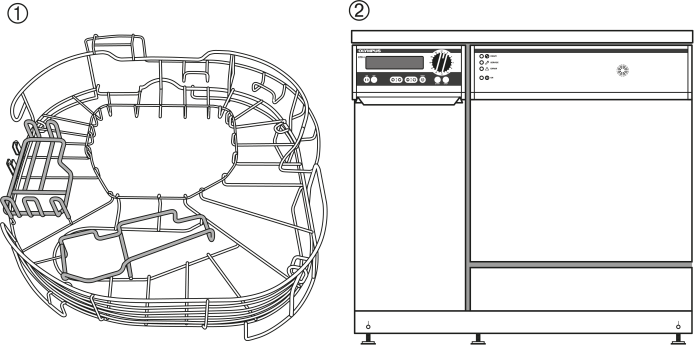

Опционально для ETD4 Basic PAA:
- Переработка четырех ЛОР-эндоскопов.
ETD4 Основные машины
Комплект поставки включает следующие компоненты:
мойка-дезинфектор, корзина E600, корзина E601, крупноячеистое сито,фильтр тонкой очистки, мелкое сито/ультрамелкое сито, крупноячеистыйфильтр 1, самоклеящаяся этикетка, корзина для небольших предметовE363, адаптер 3STD-GI (2 шт.), набор уплотнительных колец для 3STD-GI,гаечный ключ 7 мм/10 мм (2 шт.)
ETD4 Basic PAA на 4 эндоскопа
Совместимые эндоскопы:
ENF-10, ENF-GP, ENF-L3, ENF-P, ENF-P2, ENF-P3, ENF-P4, ENF-XP, ENF-V,ENF-V2, ENF-VQ, ENF-V3, ENF-VH
Технические данные
| Технические характеристики |
| Тип/разновидностиETD4 Plus, ETD4 Basic, ETD4 Basic Pure |
| Вместимость2 гибких медицинских эндоскопа или опционально 4 ЛОР-эндоскопа |
| Процессглутаральдегид (GA) или перуксусная кислота (PAA) |
| Интерфейсылокальная сеть (TCP/IP) порт для принтера (параллельный) |
| Интерфейс пользователяЖК-экран 4 × 40 |
| Размер |
| Габаритные размеры900 (Ш) × 850 (В) × 600 (Г) мм |
| Вес133,5 кг |
| Объем (моющая камера)165 л |
| Нагрузка на перекрытие (макс.)2158 Н |
| Водоснабжение |
| Вода для технологических нуждне более 4 °Ж Мин. проводимость: 100 мкСм/см (ETD4 Plus) pH: 6,5–9,5 Макс. температура: 30 °C (GA), 25 °C (PAA) |
| Пароконденсаторхолодная водопроводная вода (питьевая) |
| Давление100–1000 кПа |
| Качествов соответствии с EN ISO 15883-4 |
| Размер водопроводной трубы:1/2 дюйма |
| размер шланга:3/8 дюйма, 1,5 м |
| соединительная муфта для шлангов:3/4 дюйма |
| Шланг.Poly-Rex, 22 мм Ø, макс. 4 м |
| Электропитание 400 В (не для WD00225A) |
| Напряжение400 В (±10 %), ~3Н, 50 Гц |
| Предохранитель3x 16 A |
| Энергопотребление9,2 кВт |
| Соединительный кабель5 × 2,5 мм², длина 1,8 м |
| Электропитание 230 В |
| Напряжение~230 В (±10 %) |
| Частота50 Гц (WD00220A–24A), 60 Гц (WD00225A) |
| Предохранитель1x 30 A |
| Энергопотребление6,7 кВт (WD00220A–24A), 6,2 кВт (WD00225A) |
| Соединительный кабель3 × 4 мм², длина 1,8 м |
| Эксплуатация |
| Производительность циркуляционного насоса (Qмакс)400 л/мин |
| Уровень шума |
| WD00220A–24A67,1 дБ (A), обособленный 54,9 дБ (A), интегрированный |
| WD00225A67,1 дБ (A), обособленный 62 дБ (A), интегрированный |
| База данных EndoID |
| Макс. количество пользователей200 |
| Макс. количество эндоскопов500 |
| Макс. количество типов эндоскопов400 |
| Удаленный доступ |
| СоединениеТелефонная линия ISDN (RJ45) |
| Безопасность |
| Электрическая безопасностьEN 61010-1, EN 61010-2-40 |
| Электромагнитная совместимостьEN 61326, EN 50366 |
| Директива 93/42/EECIIb |
| Безопасность водоснабженияEN 61770 |
| Условия окружающей среды |
| Эксплуатациятемпература: 5–30 °C, на короткое время 35 °C Относительная влажность: 30–85 % Максимальная высота 500 м над уровнем моря |
Пакеты программ «Управление однократным потоком»
Описание пакета программ
| PAA Standard 1 |
| ПроцессПеруксусная кислота (PAA) |
| ОписаниеPAA, стандартный |
| СтраныЕвропа |
| Совместимые модели ETD4WD00222A/-23A/ -24A/-25A |
| Совместимые модели ETD3E0425502/-03/-04/-06 |
| PAA Special 1 |
| ПроцессПеруксусная кислота (PAA) |
| ОписаниеPAA, Великобритания, без PAA для окончательного ополаскивания 1 |
| СтраныВеликобритания, Ирландия |
| Совместимые модели ETD3E0425504 |
| PAA Special 5 |
| ПроцессПеруксусная кислота (PAA) |
| ОписаниеPAA, Франция, нагревание при финальном ополаскивании 1 |
| СтраныФранция, Австрия |
| Совместимые модели ETD4WD00222A/-23A/ -24A/-25A |
| Совместимые модели ETD3E0425502/-03/-04/-06 |
| PAA Special 7 |
| ПроцессПеруксусная кислота (PAA) |
| ОписаниеPAA, для деминерализованной воды |
| СтраныЕвропа |
| Совместимые модели ETD4WD00222A/-23A/-24A/-25A |
| GA Standard 1 |
| Процессглутаральдегид (GA) |
| ОписаниеGA, стандартный |
| СтраныЕвропа |
| Совместимые модели ETD4WD00220A/-21A |
| Совместимые модели ETD3E0425500/-01 |
| GA Special 1 |
| Процессглутаральдегид (GA) |
| ОписаниеGA, Австрия и Франция 1 |
| СтраныФранция, Австрия |
| Совместимые модели ETD4WD00220A/-21A |
| Совместимые модели ETD3E0425500/-01 |

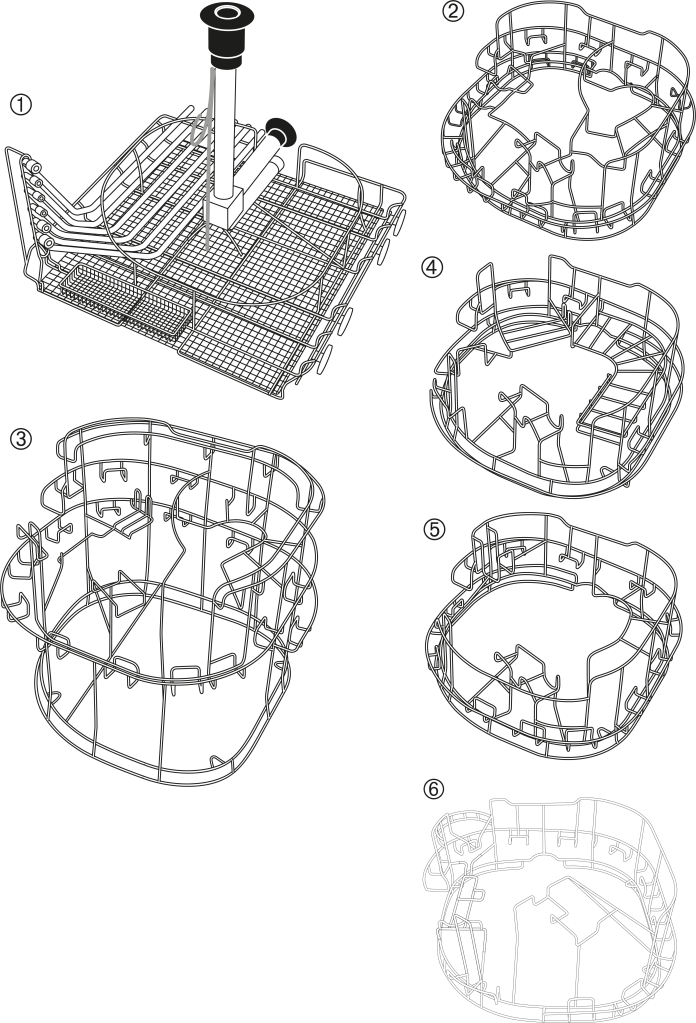

Корзины для фиброскопов
Для получения информации об адаптерах эндоскопов перейдите по ссылке.

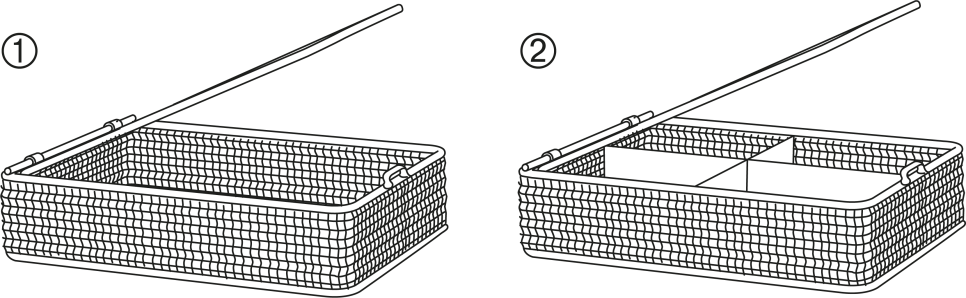

Корзины для небольших инструментов

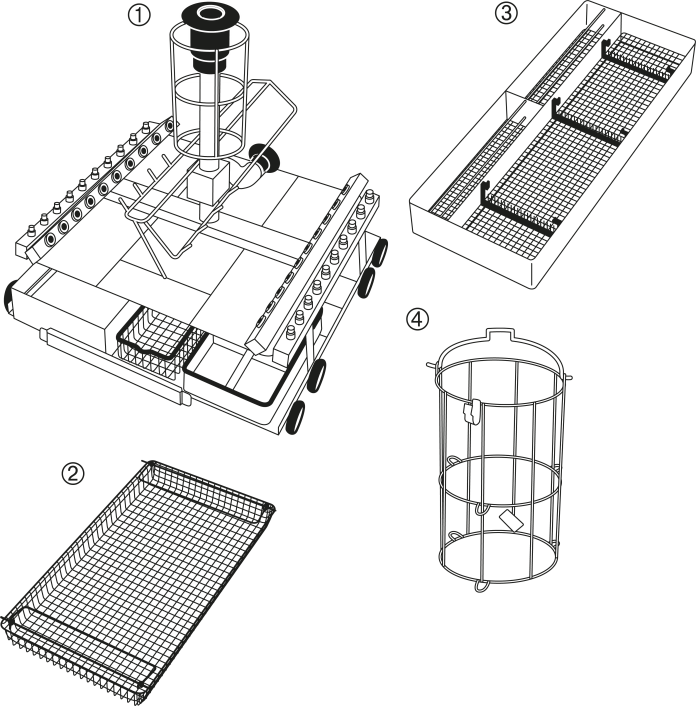

Корзины для эндоскопической хирургии
Для получения информации о других корзинах для инструментов перейдите по ссылке.

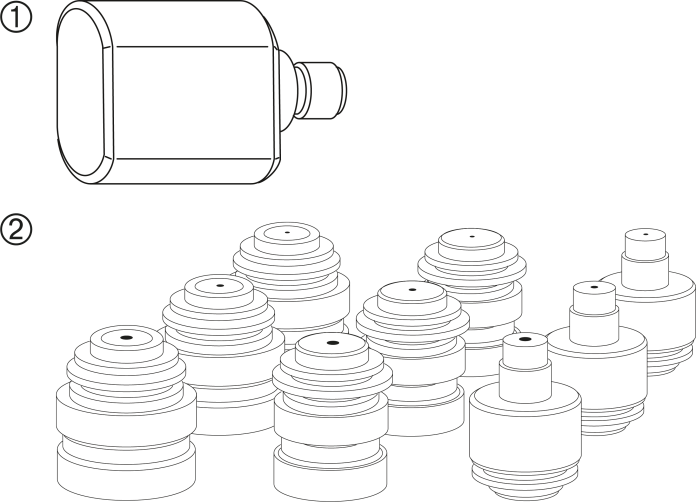

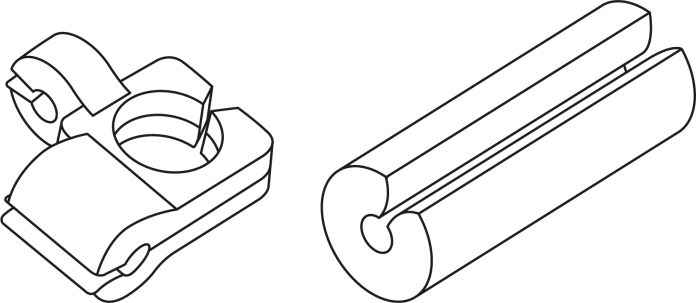

Кронштейны для эндоскопов CYF/HYF
Для фиксации одного эндоскопа требуется один набор кронштейнов.

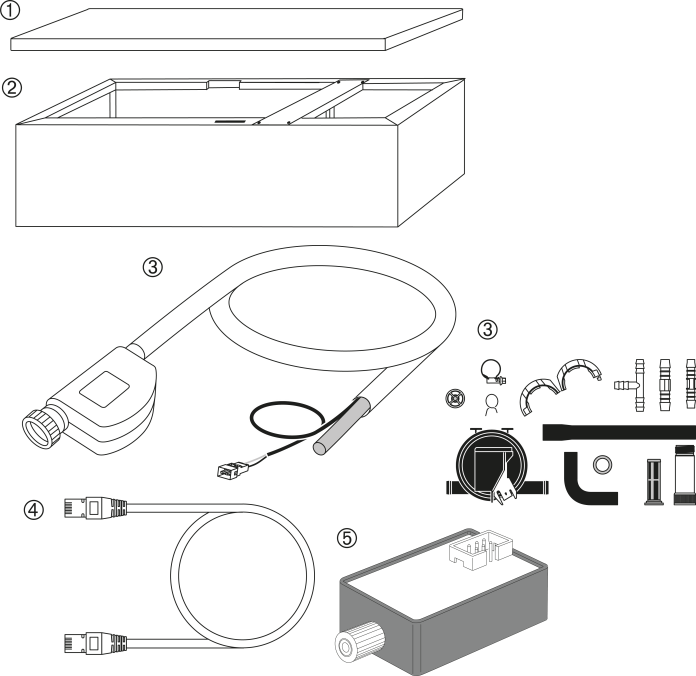

Принадлежности
Инструменты тестирования(для пользователей уровня B)
